什么是固態電容，快充電源為什么一定要用固態電容
2022-06-08 18:01:02
固態電容全稱為：固態鋁電解電容。它與普通電容(即液態鋁質電解電容)最大差別在于采用了不同的介電材料，液態鋁電容介電材料為電解液，而車規級鋁電解電容。
鑒于液態電解電容的諸多問題，固態鋁電解電容應運而生。20世紀90年代以來，鋁電解電容采用固態導電高分子材料取代電解液作為陰極，取得了革新性發展。導電高分子材料的導電能力通常要比電解液高2～3個數量級，應用于鋁電解電容可以大大降低ESR、改善溫度頻率特性;并且由于高分子材料的可加工性能良好，易于包封，極大地促進了鋁電解電容的片式化發展。目前商品化的固態鋁電解電容主要有兩類：有機半導體鋁電解電容(OS-CON)和聚合物導體鋁電解電容(PC-CON)。
有機半導體鋁電解電容的結構與液態鋁電解電容相似，多采用直插立式封裝方式。不同之處在于固態鋁聚合物電解電容的陰極材料用固態的有機半導體浸膏替代電解液，在提高各項電氣性能的同時有效解決了電解液蒸發、泄漏、易燃等難題。

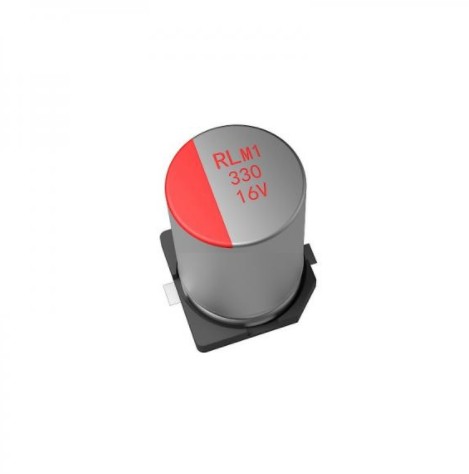

固態鋁聚合物貼片電容則是結合了鋁電解電容和鉭電容的特點而形成的一種獨特結構。同液態鋁電解電容一樣，固態鋁聚合物多采用貼片形式。高導電率的聚合物電極薄膜沉積在氧化鋁上，作為陰極，炭和銀為陰極的引出電極，這一點與固態鉭電解電容結構相似。
固態電容焊接后的注意事項
1、當固態鋁電容器完成焊接后，請不要使用外力傾斜、彎曲、扭曲它;
2、請不要抓住固態鋁電容器來移動PCB板;
3、當堆放焊接有固態鋁電容器的PCB板時，請不要將固態鋁電容器互相接觸或接觸到其他元件;
4、不要讓焊接在PCB板上的固態鋁電容器承受外力。
5、PCB板的清洗：請選用乙醇類清洗劑，并注意以下條件：
固態電容的優點：
電解質換成固態導電聚合物，有什么用呢?
主要是為了降低等效串聯電阻ESR。用最基礎的電路知識解釋?zhuān)褪菍?dǎo)電性好了，相對的電阻就低。而電阻低了，就可以提高很多方面的性能。
由于使用固態導電聚合物，也衍生出其它方面的性能差異。比方說，固態電解質的存在，就不會像液體電解質那樣高溫下液體揮發，最后導致電容器爆漿。
相對的，固態的高溫性能也穩定一些，因?yàn)槭褂玫墓虘B(tài)電解質高溫下相對不容易分解。同時，固態電容的使用壽命明顯長于液態電容。
還有就是電路相關的耐紋波電流更高。
最后，固態電容的一個特點是高頻性能更高。這也是固態電容廣泛應用于主板和顯卡上，而被大多數人知道的原因。
固態電容缺點：
固態電容一個不好的方面就是自愈能力差了些。因?yàn)樗幌褚簯B(tài)電容，有電解液可以修復受損的氧化膜。
而相對于上面說的液態電容的優點，其中容量范圍差異不大，主要是耐電壓就不行了。目前固態電容主要應用在低壓范圍，基本上是25V電壓以下。高壓方面性能不行，還在慢慢改善中。
性?xún)r(jià)比方面，而固態電容的價格不算便宜，單個電容的價格明顯高于液態電容，屬于暫時不會再低端方面和液態鋁電解電容器搶生意。
